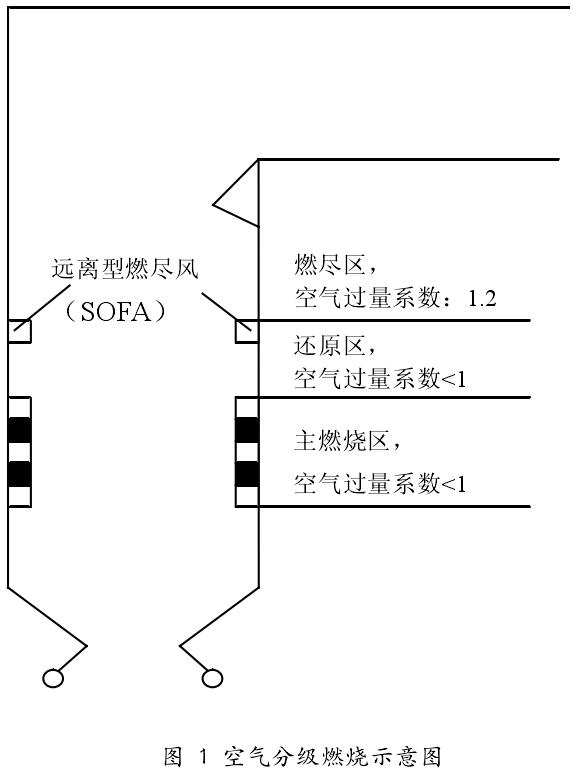

圖1為空氣分級燃燒示意圖。在距燃燒器上方一定高度處開設一層或兩層遠離型燃盡風噴口（SOFA），將助燃空氣沿爐膛軸向(即煙氣流動方向)分級送入爐內，使燃料的燃燒過程沿爐膛軸向分級分階段進行。在第一階段,將從燃燒器供入爐膛的空氣量減少到總?cè)紵諝饬康?0%～75%(相當于理論空氣量的80%左右)，燃料先在缺氧條件下燃燒，此時第一燃燒區內過剩空氣系數α＜1，使燃料中的N 在還原性氣氛中進行燃燒，轉化成NOX的量減少，進入主燃燒器上方仍有一段距離處于還原區，將已生成NOX部分還原，使NOX排放量減少。最后噴入燃盡風，噴入的空氣與第一燃燒區內生成的煙氣混合，形成第二此燃燒，剩余燃料在α＞1的富氧條件下完成燃燒過程。
